MERRICK Model 496 – Hệ Thống Cấp Liệu Than Định Lượng Gravimetric Theo Tiêu Chuẩn NFPA 85

1. Giới thiệu về hãng MERRICK Industries

MERRICK Industries là một trong những nhà sản xuất hàng đầu thế giới về công nghệ cân băng tải, hệ thống cấp liệu định lượng, cân công nghiệp và giải pháp điều khiển quy trình vật liệu rời. Thành lập từ năm 1908 tại Hoa Kỳ, MERRICK đã có hơn 100 năm kinh nghiệm trong lĩnh vực đo lường và kiểm soát lưu lượng vật liệu.

Các sản phẩm của MERRICK hiện đang được sử dụng rộng rãi trong:

• Nhà máy nhiệt điện than
• Nhà máy xi măng
• Nhà máy thép
• Nhà máy hóa chất
• Công nghiệp khai khoáng
• Nhà máy giấy và bột giấy

Trong lĩnh vực cấp liệu than cho lò hơi và lò đốt công nghiệp, MERRICK được đánh giá là một trong những thương hiệu tiên phong với dòng Model 496 NFPA Gravimetric Coal Feeder – giải pháp cấp liệu than định lượng trọng lượng được thiết kế theo tiêu chuẩn NFPA 85 nghiêm ngặt của Hoa Kỳ.

2. MERRICK Model 496 – Hệ thống cấp liệu than định lượng trọng lượng thế hệ mới

Tổng quan sản phẩm

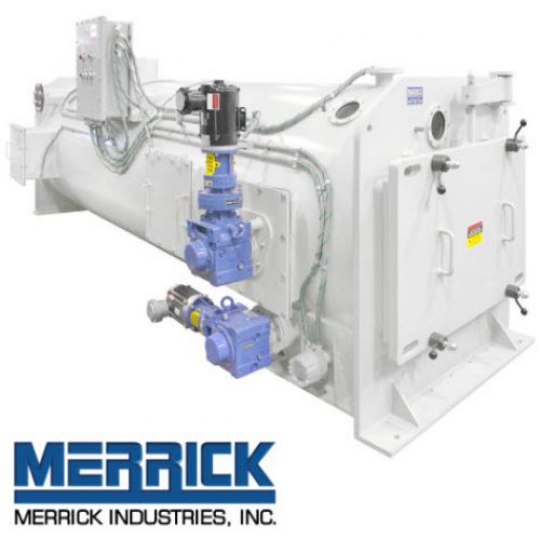

MERRICK Model 496 NFPA Gravimetric Coal Feeder là hệ thống cấp liệu than định lượng theo nguyên lý trọng lượng (Gravimetric Coal Feeder), được thiết kế để kiểm soát chính xác lưu lượng than cấp vào buồng đốt của lò hơi nhiệt điện và các hệ thống đốt nhiên liệu công nghiệp.

Khác với các hệ thống cấp liệu thể tích truyền thống, Model 496 liên tục đo chính xác khối lượng than trên băng tải và tự động điều chỉnh lưu lượng cấp liệu nhằm duy trì tỷ lệ đốt tối ưu, nâng cao hiệu suất vận hành và giảm tiêu hao nhiên liệu.

Đây là dòng thiết bị được thiết kế đáp ứng tiêu chuẩn NFPA 85 dành cho các hệ thống đốt nhiên liệu than trong ngành năng lượng.

Thiết kế vỏ chịu áp suất đạt chuẩn NFPA 85

Một trong những điểm nổi bật nhất của Model 496 là kết cấu vỏ chịu áp suất lên đến: 50 PSI

Toàn bộ kết cấu được gia cường bằng:

• Gân tăng cứng
• Bản mã gia cố
• Kết cấu hàn chịu lực

Không sử dụng các chi tiết đúc trên các vùng chịu áp lực nhằm tăng độ an toàn trong môi trường làm việc có nguy cơ cháy nổ cao.

Thiết kế này giúp hệ thống hoạt động ổn định trong các nhà máy nhiệt điện đốt than quy mô lớn, nơi yêu cầu độ an toàn cực kỳ nghiêm ngặt.

Công nghệ băng tải Slack Belt độc quyền của MERRICK

Model 496 sử dụng thiết kế băng tải chùng (Slack Belt Design) độc quyền của MERRICK.

Ưu điểm nổi bật:

Giảm lực căng băng tải

Puly đường kính lớn tạo độ ôm băng tối ưu, giúp loại bỏ hiện tượng trượt băng trong khi vẫn duy trì lực căng thấp.

Tăng độ chính xác cân

Lực căng thấp giúp giảm ảnh hưởng của phản lực băng tải lên hệ thống cân, từ đó cải thiện đáng kể độ chính xác của phép đo lưu lượng than.

Kéo dài tuổi thọ thiết bị

Thiết kế này giúp tăng tuổi thọ:

• Băng tải
• Trục
• Ổ bi
• Puly

giảm đáng kể chi phí bảo trì và thay thế linh kiện.

Hệ thống cân định lượng Gravimetric chính xác cao

Trái tim của Model 496 là hệ thống cân trọng lượng liên tục sử dụng:

Dual Load Cell System

• Hai Load Cell bằng thép không gỉ
• Thiết kế kín hoàn toàn (Hermetically Sealed)
• So sánh liên tục tín hiệu giữa hai Load Cell
• Tự động phát hiện sai lệch bất thường

Hệ thống cân được chế tạo hoàn toàn bằng thép không gỉ giúp chống ăn mòn và đảm bảo độ ổn định lâu dài trong môi trường bụi than.

Hệ thống Encoder kép tăng độ tin cậy

Để đảm bảo độ chính xác tuyệt đối, Model 496 được trang bị:

Encoder tốc độ băng tải

Lắp tại puly đuôi nhằm đo chính xác tốc độ thực tế của băng tải.

Encoder tốc độ động cơ

Liên tục so sánh tốc độ động cơ với tốc độ băng tải để phát hiện:

• Trượt băng
• Đứt băng tải
• Hỏng cơ cấu truyền động

Nhờ vậy hệ thống luôn duy trì khả năng đo chính xác và an toàn vận hành.

Hệ thống cảm biến giám sát toàn diện

Model 496 được tích hợp nhiều cảm biến an toàn và giám sát:

Cảm biến vật liệu trên băng tải

Theo dõi sự hiện diện hoặc thiếu hụt than trên băng tải.

Cảm biến nghẹt liệu

Phát hiện hiện tượng tắc nghẽn tại máng xả than.

Cảm biến lệch băng tải

Giám sát vị trí băng tải và phát cảnh báo khi băng chạy lệch tâm.

Các tín hiệu này giúp giảm thiểu rủi ro dừng lò và bảo vệ thiết bị khỏi các sự cố cơ khí nghiêm trọng.

Hệ thống vệ sinh tự động Clean-Out Conveyor

MERRICK trang bị cho Model 496 bộ băng tải vét liệu kiểu Drag Chain.

Hệ thống này liên tục thu gom:

• Than rơi vãi
• Bụi than
• Vật liệu tồn đọng

và đưa trực tiếp về máng xả nhằm giữ môi trường bên trong feeder luôn sạch sẽ.

Người dùng có thể lựa chọn:

• Chế độ vận hành liên tục
• Chế độ vận hành theo thời gian

tùy theo điều kiện thực tế.

Cửa bảo trì Quick Access độc quyền

Model 496 được thiết kế với các cửa kiểm tra lớn có gioăng kín áp lực.

Ưu điểm:

• Mở nhanh
• Tiết kiệm thời gian bảo trì
• Dễ dàng vệ sinh bên trong
• Tăng độ an toàn cho kỹ thuật viên

Các cửa được lắp trên cơ cấu bản lề chịu lực giúp thao tác thuận tiện ngay cả trong không gian hạn chế.

Năng suất cấp liệu lớn

Model 496 được cung cấp nhiều kích thước khác nhau:

Phù hợp từ các lò hơi công nghiệp đến các tổ máy nhiệt điện công suất lớn.

Thiết bị phụ trợ đi kèm

MERRICK cung cấp đầy đủ hệ sinh thái thiết bị cho hệ thống cấp liệu than:

Van cửa bunker (Bunker Outlet Valve)

• Chịu áp suất
• Kết cấu inox
• Tự làm sạch
• Điều khiển điện hoặc tay quay

Van dao công nghiệp (Knife Gate Valve)

• Kín bụi
• Chịu áp 50 PSI
• Điều khiển điện hoặc khí nén

Phễu xả than

• Thiết kế theo NFPA 85
• Kết cấu gia cường chịu lực

Coal-In-Pipe Monitor

• Giám sát lưu lượng than trong đường ống
• Công nghệ cảm biến âm học

► Phụ Kiện Thay Thế Định Kỳ.

Bộ điều khiển Geneix® Process Controller

Model 496 tích hợp với bộ điều khiển Genetix® của MERRICK.

Cho phép:

• Điều khiển lưu lượng than
• Hiển thị Feed Rate
• Tổng hóa sản lượng
• Kết nối PLC/DCS/SCADA
• Tích hợp hệ thống điều khiển nhà máy

Genetix® có khả năng đáp ứng cả các ứng dụng đơn giản lẫn các hệ thống tự động hóa phức tạp trong ngành năng lượng.

3. Tổng kết MERRICK Model 496

MERRICK Model 496 NFPA Gravimetric Coal Feeder là giải pháp cấp liệu than định lượng cao cấp dành cho các nhà máy nhiệt điện, lò hơi công nghiệp và các hệ thống đốt nhiên liệu rắn yêu cầu độ chính xác cao. Với thiết kế đạt chuẩn NFPA 85, công nghệ cân Gravimetric tiên tiến, hệ thống Load Cell kép, Encoder kép, cảm biến giám sát toàn diện cùng khả năng vận hành ổn định trong môi trường khắc nghiệt, Model 496 được xem là một trong những hệ thống cấp liệu than đáng tin cậy nhất hiện nay trên thị trường quốc tế.
